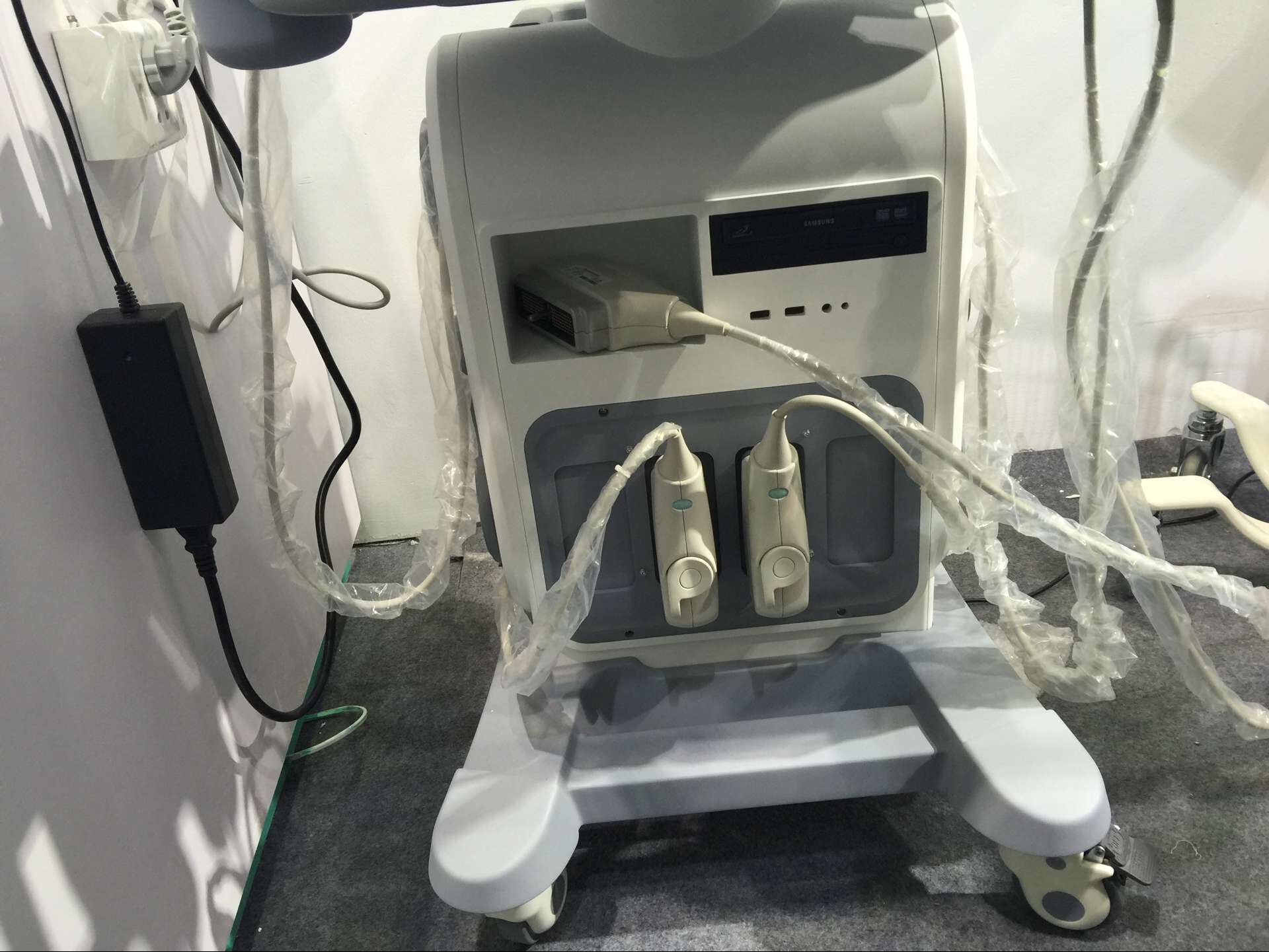

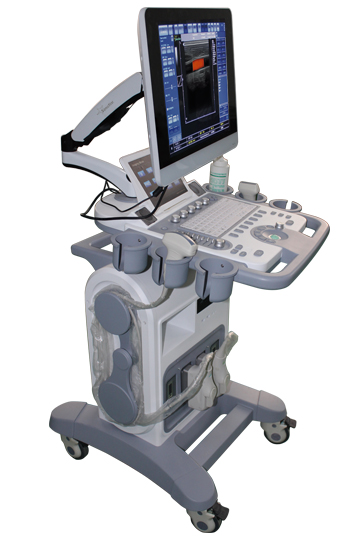

2个探头接口配置的机器实物图

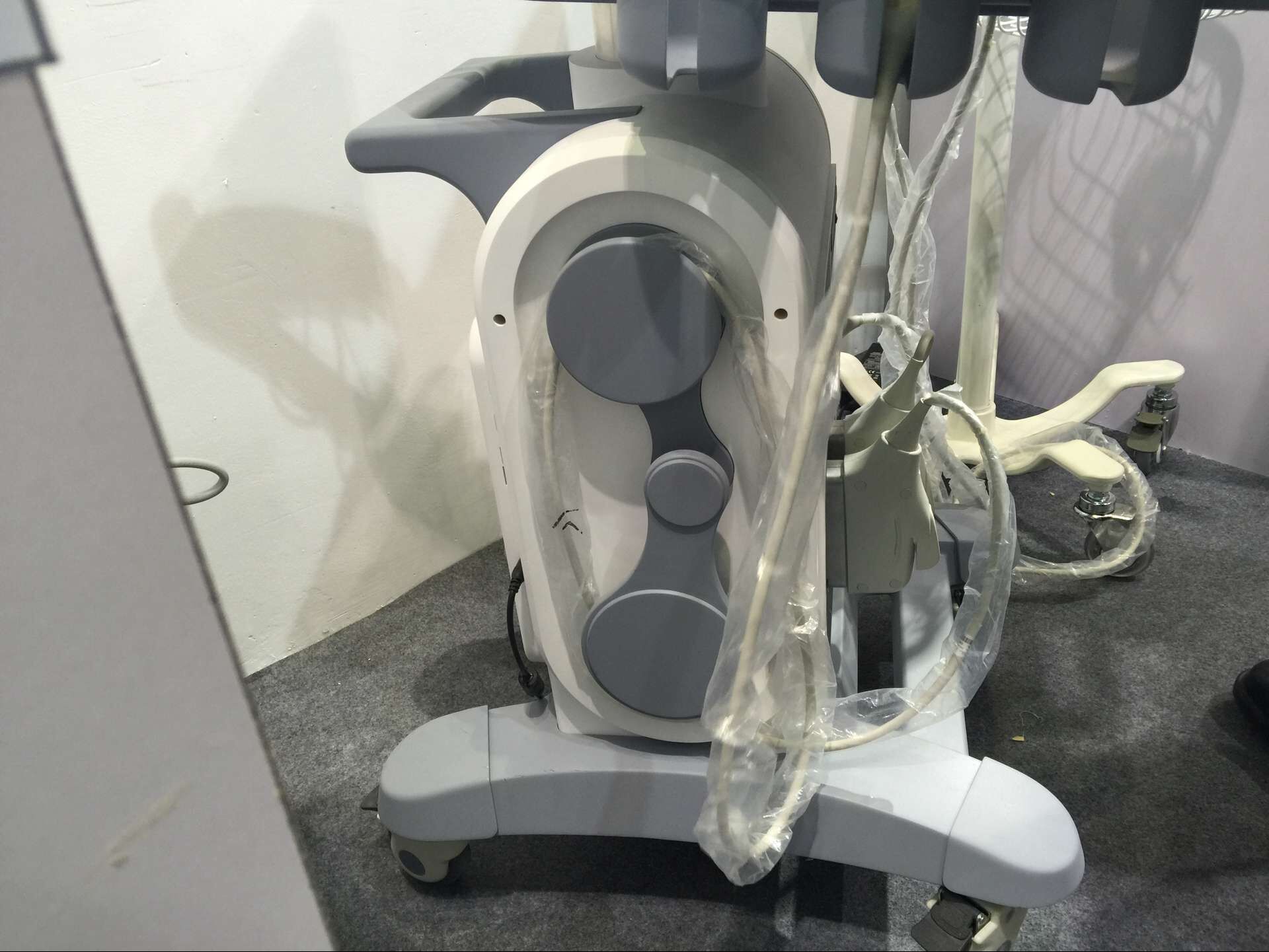

侧面线缆挂架

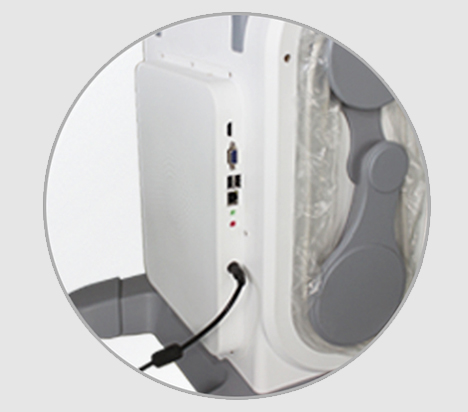

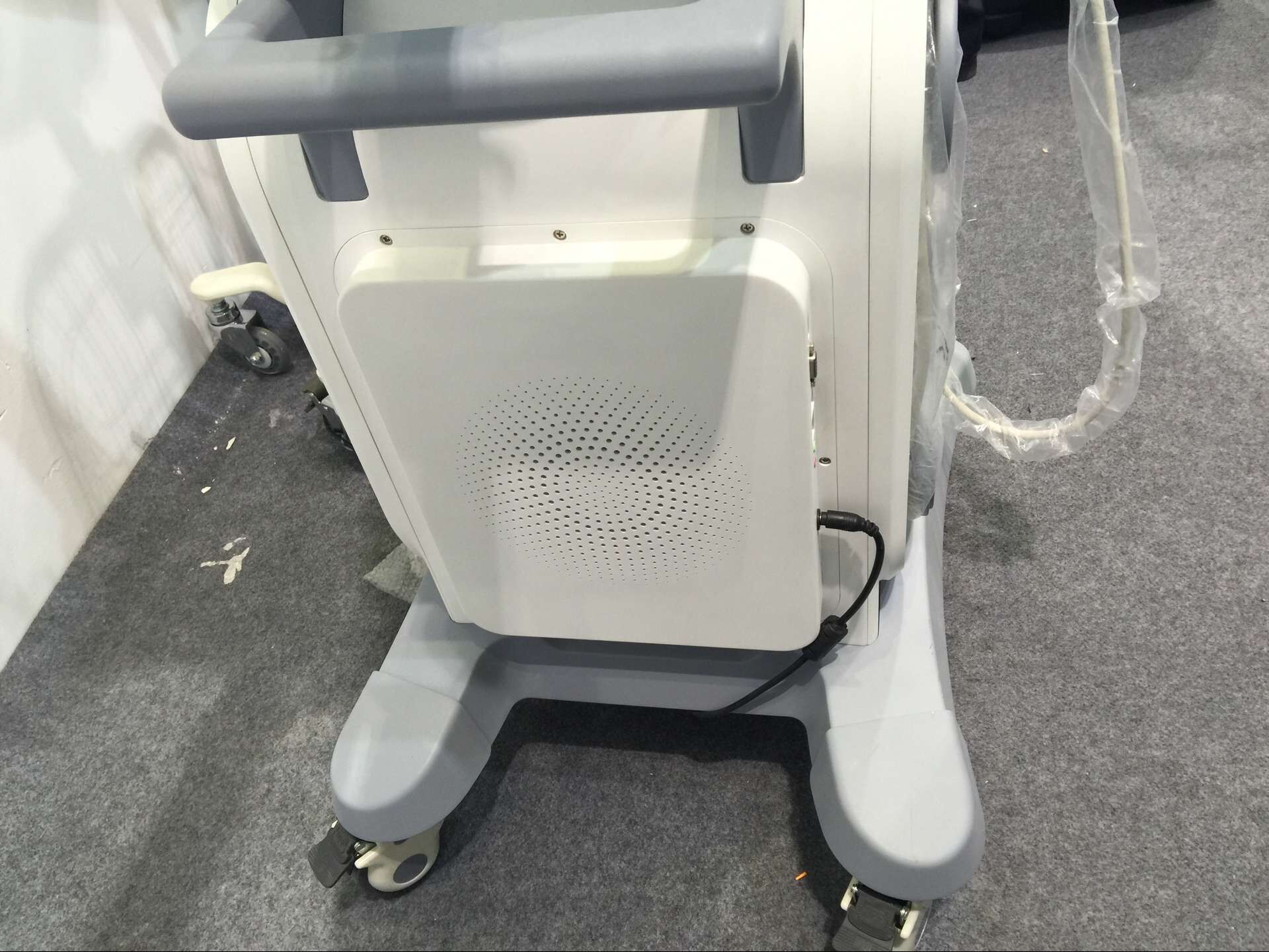

背面外设接口区（USB/VGA/电源）
产品特点:
·操作简便，外观大方
·15寸触摸屏彩色液晶屏
·高清晰超细腻图像
·三维成像功能(选配)
·四维探头和成像功能(选配)
·强大的应用、计测功能
·硬盘、U盘大容量存储
·B, BB, M, CD, PWD, CFM, DPDI, HPRF, THI多种显示模式
·内置电池(选配)
产品指标:
·显示器：带触摸屏15寸彩色液晶屏
·成像模式：B, BB, M, CD, PWD, CFM, DPDI, HPRF, THI，实时B/CD/PW三同步成像，可分别调节TGC增益
·图像深度：2cm to 30cm
·频率范围：2MHz to 10MHz
·动态范围：>120dB
·图像放大：各模式下从60%到600%
·图像处理：总增益控制、8段TGC控制、M模式扫描速度控制、自动功率控制、帧相关调节、亮度对比度调节、图像灰度控制、图像左右上下翻转与旋转、正负相显示、
边缘增强、噪声抑制、斑点 减少调节
·谐波成像：可抑制斑点噪声、提升图像清晰度、图像质量
·一键优化功能：简化图像调节操作
·图文管理：图像和电影回放可按AVI,JPG,BMP,PNG,TIF,DCM等格式
保存,可通过硬盘/U盘/光驱进行大容量图像和视频存储、读取、管理
·图文报告打印：可接各种USB喷墨或激光打印机，或视频打印机
·应用软件：同时具备人用、兽用两种软件，可随意切换
·软件升级：可通过网络远程升级和维护
·常规和专用计测：距离、长度、面积、周长、体积、角度、狭窄比(%)、A/B比例、速率、压力梯度(PG)、加速度、阻力指数 (RI), 心率, 速率时间积分等 (VTI)等.
·计测软件包: 妇产、腹部、泌尿、内分泌、血管、心脏等。
二维显像及M型参数：
1) 灰阶≥256
2) 增益调节：距离增益补偿≥8段
3) 二维扫查速率：全视野，18cm深，扫描帧速率：≥30帧/秒；
4) 扫描深度：≥30cm
5) 图像回放重现：≥50帧
6) 手动可视可调聚焦≥4段
7) 显示方式：B/M、B/D、B/CD、B/D/CD可同屏显示，M型及PWD图像显示范围大小可调
8) 动静态图像具备无极智能放大
9) 原始数据电影回放、动态录像＞10分钟
10) 可配复合成像功能
11) 预设条件可根据不同用户习惯任意自定义：针对不同的检查脏器预置最佳化图像检查条件，减少操作时的调节及常用所需的外部调节及组合调节
彩色多普勒参数：
1）显示模式：速度显示、能量显示
2）彩色扫描速率：18cm深，扫描范围为85°角，彩色全视野，扫描帧率≥10帧/秒
3）彩色增强功能：彩色多普勒能量图、方向速度图
4）显示位置调整：线阵扫描感兴趣的范围：-20°~ +20°
5）显示控制：上/下、左/右翻转、彩色对比、黑白与彩色对比、零位移动
6）伪彩功能
频谱多谱勒成像技术参数：
1）频谱多普勒模式：脉冲多普勒PWD、可选配连续多普勒CWD
2）最高测量流速：脉冲多普勒单向最高测量流速≥6米/秒，连续多普勒单向最高测量流速≥15米/秒
3）PWD最低测量流速：≤5mm/秒（非噪声信号）
4）频谱具有自动包络测量计算功能
5）冻结后PWD和CWD图像都可进行电影回放
6）取样容积宽度及位置调节：0.5~20mm 分级调节
7）零位移动：≥6级
8）反转显示控制：具备
9）具有多普勒采样后再进行角度矫正功能
10）显示控制：反转显示（上下、左右），扫描角度三个可调，局部放大功能（无极智能放大）
探头规格：
1）探头接口：4个
2）宽频带变频探头技术，二维和多普勒可使用不同成像频率
3）B/D兼用：B/PWD、B/CWD、B/CD/PWD三同步显示
4) 线阵探头：电子宽频变频探头，频率范围5~12MHz
5) 凸阵探头:电子宽频变频探头，频率范围2~5MHz
测量和分析：
1）一般测量：距离、周长、面积、斜率、心率、压力、残余尿、RI、PI、流速等
2）妇产科专用测量软件：胎儿孕周、预产期、估测胎儿体重、多次测量取平均值、S/D比值等
3）血管测量分析计算及报告
4）频谱多普勒分析计算软件
5）心脏功能、血管测量计算分析软件：射血分数（EF）、左室容积、心输出量（CO）、压力降半时间（PHT）、跨瓣压差、Qp/Qs、速度积分、体表面积、
ICA/CCA内径比值、狭窄的百分比测量计算功能等等
6）测量参数可根据需要自定义编辑、添加、删除
图像存档及管理：
1）动静态图像实时内置硬盘存储功能，主机内置硬盘320G
2）具有图像在线剪贴板功能：实时扫描时，仅需一键操作，就可将动、静态超声图像存储在屏幕一侧的剪贴板中，可随时调出来对比观察。
3）可对脱机回放的动、静态图像进行亮度、对比度、多普勒基线、取样角度等调节，并可把图像转成AVI、TIF、BMP等各种通用格式保存
4）具备USB接口、S-VIDEO、VGA、网络传输图像接口等
5）先进、方便快捷的直接网络实时图像交流、储存、回放
标准配置:
·主机 1台
·凸阵探头 1个
·电源适配器等附件 1套
选配:
线阵、腔内、微凸阵、直肠、相控阵探头
3D成像功能；4D容积探头和成像功能
激光打印机；视频打印机
