先进的成像技术:
● PHI脉冲反相组织谐波成像+频率复合技术
保证良好穿透力的同时获得更加细腻的二维图像
● 空间复合成像技术
通过多个角度图像复合减弱单一图像伪像,提高信噪比
● 斑点噪声抑制技术
消除二维图像斑点噪声,显著提高图像信噪比

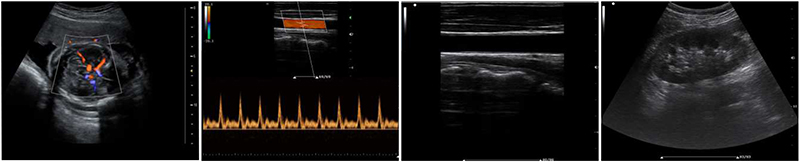

● 多种成像模式
B、C、PW、CW、BCD三功、大角度偏转成像、实时宽景成像、梯形成像(仅支持线阵)、解剖M型、彩色M型成像、组织多普勒成像、3D/4D成像
● 彩色多普勒增强技术
有效抑制彩色血流闪动噪声,提高血流分辨率和灵敏度
● 多波束并行处理技术
四倍波束并行处理,保证图像良好分辨率的同时,提高图像刷新帧率
● 血管内中膜自动测量
操作简单,提高工作效率
● 一键优化
一键自动调节各种模式下成像参数,使图像达到最优
人性化设计:

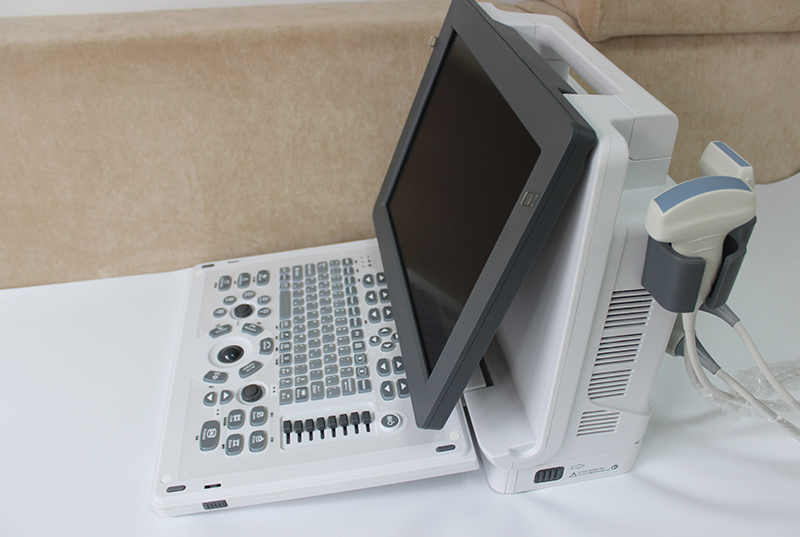

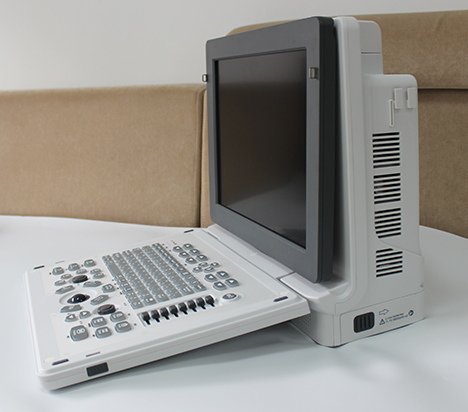

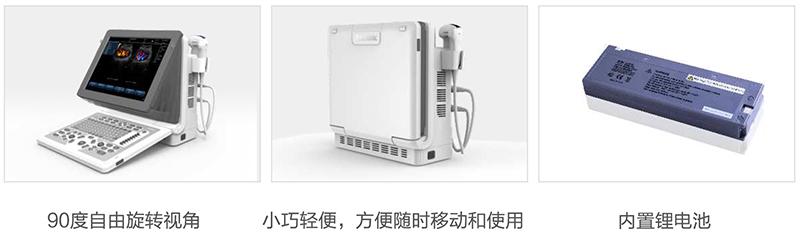

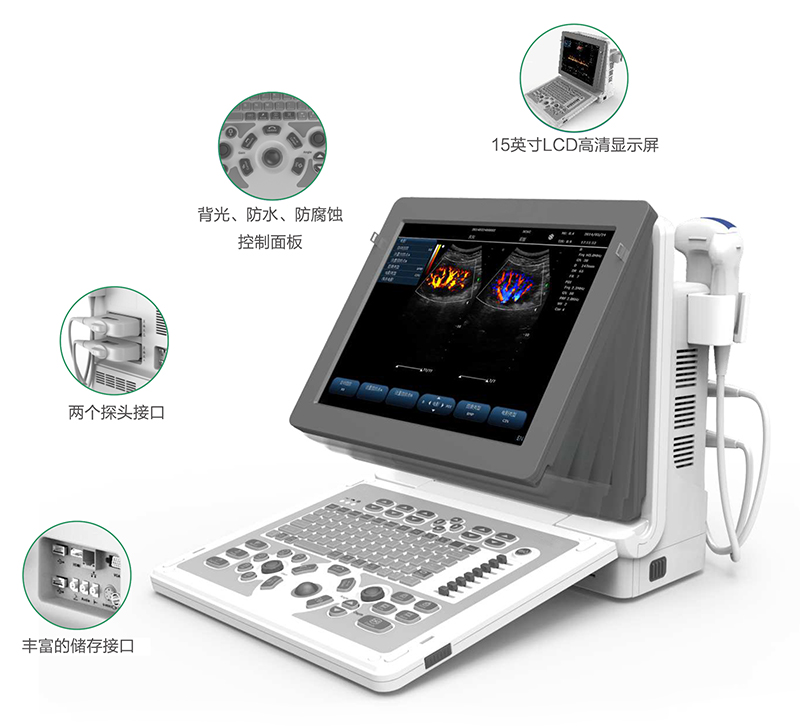

● 90度自由旋转视角
● 小巧轻便,方便随时移动和使用
● 内置锂电池

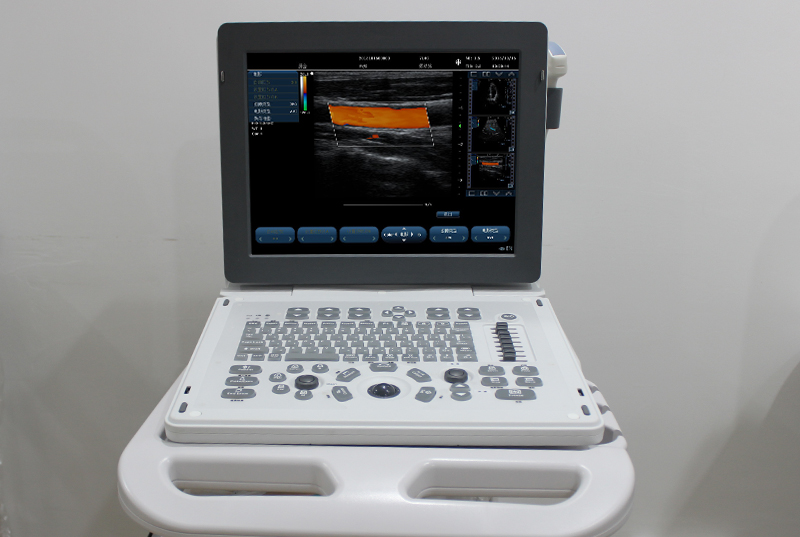

● 15英寸LCD高清显示屏

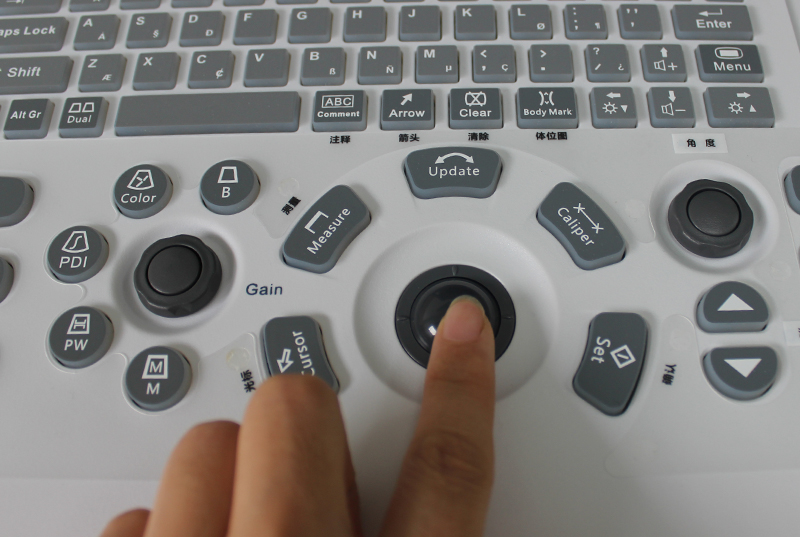

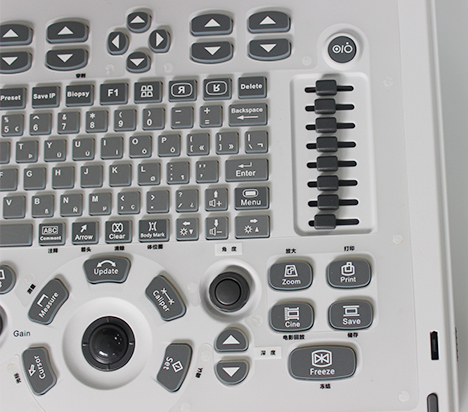

● 背光、防水、防腐蚀控制面板

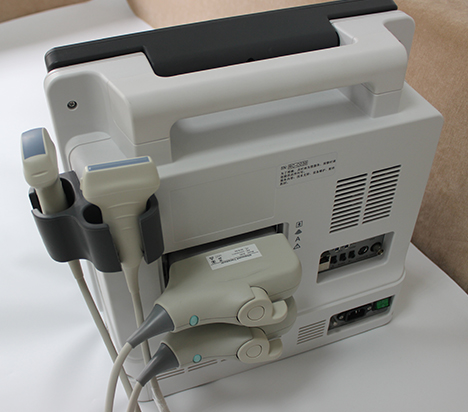

● 双探头接口
● 丰富的存储接口
技术指标:
标准功能模式
·B 模式 ·Mlti-B 模式 ·M 模式 ·解剖 M ·Color 模式
·PDI 模式 ·PW 模式 ·THI 模式 ·CW 模式 ·三工
·心脏功能包 ·妇科功能包 ·泌尿功能包 ·小器官功能包
·血管功能包 ·复合成像 ·梯形成像 ·Dicom 3.0
可选配件
·穿刺架 ·报告打印机 ·视频打印机 ·脚踏开关
扫描宽度/角度
·线阵: 最大 64mm ·凸阵: ≥60° ·相控阵: ≥90° ·微凸: ≥100°
扫描方式
·电子凸阵扫描 ·电子线阵扫描 ·相控阵 ·腔内
检查模式
·腹部 ·妇科 ·产科 ·小器官 ·泌尿系 ·血管
·儿科 ·甲状腺 ·颈动脉 ·乳腺 ·肾脏
成像模式
·B-模式 ·M-模式 ·THI-模式 ·Color 模式(CFM)
·PDI 模式 ·PW 模式 ·CW 模式
显示模式
·B、D a·B、4B ·B+Color、D a·B+Color、4B+color
·B+ PDI、D a·B+ PDI、4B+PDI ·M、B+M
·B+PW ·B+color+PW
·B+DPI+PW ·B+CW
·B+color+CW ·B+PDI+CW
·B+AM ·梯形成像 ·复合成像
预置
·系统预置
-医院名称
-语言类型
英文 中文 西班牙语 法语 德语
-按键声音
-系统日期/时间
-菜单栏显示
-背光
-打印机
探头/检查预置
-探头关联的检查模式
-自定义检查模式
图像预置
-支持自定义图像菜单/图像工具栏按键
测量预置
-公式预置
·体表面积: 东方公式、西方公式
·产科测量公式
·胎重
-单位
-标尺预置
·注释预置
-支持自定义
-设置冻结时是否清除注释
-单独设置注册的语言
·体标预置
-调整体标排列顺序
-体标删减
·DICOM 预置
-机构名称
-AE 标题
-IP 地址
·预置数据
-导出预置数据
-导入预置数据
-恢复出厂设置
·系统信息
-产品类型
-应用软件版本
-前端/后端 FPGA
-MAC
·系统维护
-系统升级
-产品权限
-屏幕校正
-音频检查
-导出日志
标准性能
·帧率:最大 800 帧/秒或者更高(和扫描设置相关)
·灰阶等级: 256
·探头阵元:最大支持 128
B 模式
·焦点: 0 到 14, 可调节 ·扫描密度: 高、中、低
·动态范围.: 30-165(不探头相关) ·灰阶映射: 15 档
·增益: 0-100 ·左右翻转
·上下翻转 ·TGC: 8 段
·深度: 35cm ·频率: 5 种
·帧相关: 8 档 ·伪彩: 8 档
·声功率:1%-100%,步长 3
Color 模式
·帧率:≥50 ·彩色叏样框大小位置可改变
·彩色叏样框秱动时,焦点自动随着改变 ·偏转 :0, ±7, ±12,
·帧相关:8 档 ·频率: 2 档
·PRF:1.3-7.7kHz(不探头相关) ·基线:7 档
·壁滤波:4 档 ·彩色图谱:4 档
·彩色翻转:开/关 ·双实时: 开/关
M 模式
·伪彩: 7 档 ·全屏: 开/关 ·扫描速度: 5 种 ·解剖 M:开/关
多普勒模式
·伪彩: 7 档
·谱图翻转
·PRF:2.3~8.6kHz(PW)
·PRF:8.3KHz(CW)
·基线:7 档
·谱图翻转: 开/关
·壁滤波:3 档
·多普勒方式
PW(频谱多普勒)
CW(连续多普勒)
·多普勒描迹: 在冻结模式下,支持手动和自动描迹
·Max Velocity Range:
0.0-4.2 m/s(PW)
0.0-39 m/s(CW)
·动态范围.: 24-100
·支持频率: 2 种
·校正角度: +/-85°
·SV(PW 容积): 1 -8 mm
·扫描速度: 5 种
·偏转角度: 0、±7、±12,5 种
存储影像
·硬盘容量: 500 G ·支持 ·盘
图像电影存储
·电影回放: 大于 999 帧 ·电影回放时间:至少 99 ·可以在电脑上浏览存储的图片
DICOM 网络通信
·DICOM 远程存储 ·DICOM 验证 ·DICOM 存储协议
·DICOM Worklist ·DICOM 影像存储
数据通信
·超声中的图片可以収送到 DICOM
参数预置
·用户可以给丌同探头和检查模式设置丌同的参数
病人数据管理
·基本信息: 姓名、ID、出生日期、检查医生、性别
·检查信息:身高、体重、体表面积、末次月经、排卵日期、胎数、心率、血清特异性抗原
·可以激活 Worklist 中的病人
·支持病人数据,报告,可以进行图片搜索,激活病人,収送到 DICOM, 打印,等等功能
注释体标
·体标:100 种以上 ·分布在丌同的应用中
·可自定义注释 ·注释可秱动、编辑、删除、增加
·体标可秱动,可改变探头标识方向和位置 ·箭头注释可旋转及秱动
探头插槽
·两个探头揑槽
显示器
·高分辨率 15 寸 LCD 显示器 ·显示器可旋转 0°— +90°
安全规范
·符合 GB 9706.1-2007《医用电气设备 第 1 部分:安全通用要求》
·符合 GB 9706.9-2008《医用电气设备 第 2-37 部分:超声诊断和监护设备安全与用要求》等
环境要求
操作环境
·环境温度:+10 ~40℃ ·相对湿度: 25% ~80%,非冷凝 ·大气压力: 700hPa~1060hPa
运输和贮存环境
·环境温度 -20℃ ~ +55℃ ·相对湿度: 25%~93%,非冷凝 ·大气压力: 700hPa~1060hPa
电源
·电源及功率:100V-240V~50Hz/60Hz,120VA-140VA

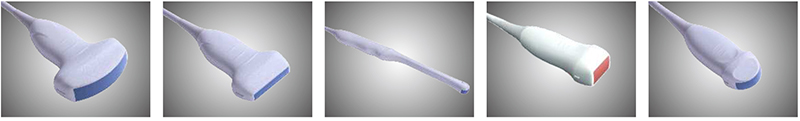

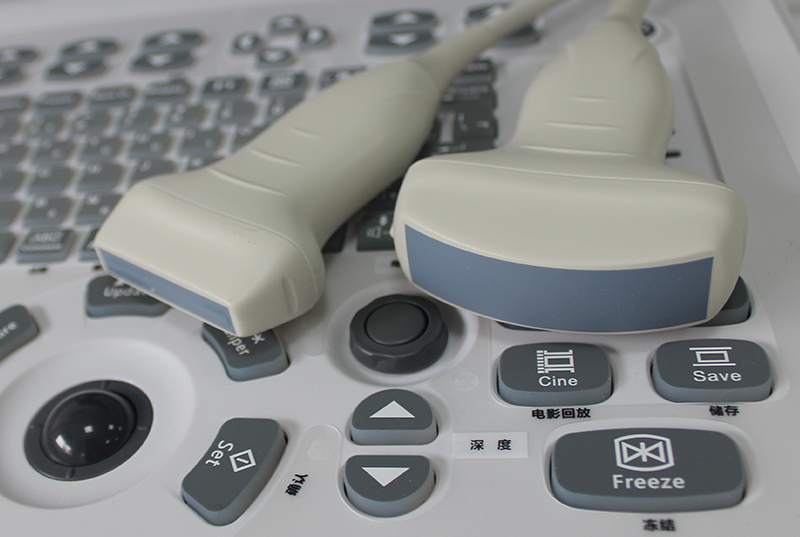

探头
·电子凸阵(腹部、妇科、产科)
→3C6C (2.5-6 MHZ)
·电子线阵(外周血管、浅表器官)(可选)
→7L4C (5-10 MHZ)
·腔内凸阵(妇科、产科) (可选)
→6E1C (5-9 MHZ)
测量/计算结果
常规测量/计算结果
B 模式
→距离(实时、冻结)
→面积和周长 (椭圆, 描迹)(实时、冻结)
→体积(三距离,椭圆距离,椭圆)
→面积比率(椭圆, 描迹)
→距离比率
→角度
M 模式
→距离
→时间
→心率
→斜率
PW 模式
→S/D
→速度
→时间
→心率
→加速度
→频谱描迹(冻结)
产科测量&计算结果
B 模式
→GS (妊娠囊)
→CR·(头臂径)
→BPD (双顶径)
→HC (头围)
→AC(腹围)
→F·(股骨长)
→CER (小脑径)
→OFD (枕额径)
→Fib la (腓骨长)
→Foot (足长)
→APAD(腹部厚径)
→H mer s (肱骨长)
→APTD (躯干前后径)
→Radi s (桡骨长)
→TAD (腹部横径)
→TC (胸围)
→THD (胸直径)
→Tibia (胫骨长)
→TTD (躯干横径)
→ lna (尺骨长)
→ mb VD (脐静脉直径)
→NT (颈部透明层)
→LV (侧脑室)
→AFI (羊水指数)
→EDD(预产期)
→EFW (胎重)
→GA (孕龄)
PW 模式
→ mb A (脐动脉)
→MCA (大脑中动脉)
→ teri A (子宫动脉)
妇科测量&计算结果
→ T ·(宫体长径)
→ T D (宫体厚径)
→ T W (宫体宽径)
→Cervix (宫颈)
→En-T (内膜厚度)
→Rt Ovary ·(右侧卵巢长径)
→Rt Ovary D 右侧卵巢厚径)
→Rt Ovary W (右侧卵巢宽径)
→Lt Ovary ·(左侧卵巢长径)
→Lt Ovary D (左侧卵巢厚径)
→Lt Ovary W (左侧卵巢宽径)
→Follicle 卵泡
心脏测量
B-模式
→左心室测量
·Single Plane Ellipse Method 单平面椭圆法
-LVALd: 舒张末期左心室长轴面积
-LVLd: 舒张末期左心室长轴径
-LVALs: 收缩末期左心室长轴面积
-LVLs: 收缩末期左心室长轴径
·Biplane Ellipse Method 双平面椭圆法
-LVALd: 舒张末期左心室长轴面积
-LVALs: 收缩末期左心室长轴面积
-LVAMd: 舒张末期二尖瓣水平左室短轴面积
-LVIDd: 舒张末期左室短轴径
-LVAMs: 收缩期二尖瓣水平左室短轴面积
-LVIDs: 收缩末期左室短轴径
·B llet 子弹容积法
-LVAMd: 舒张末期二尖瓣水平左室短轴面积
-LVAMs: 收缩末期二尖瓣水平左室短轴面积
-LVLd: 舒张末期左室长轴径
-LVLs: 收缩末期左室长轴径
·SimpsonMethod 改良 Simpso 法
-LVAMd:舒张末期二尖瓣水平左室短轴面积
-LVAMs: 收缩末期二尖瓣水平左室短轴面积
-LVAPd: 舒张末期乳头肌水平左室短轴面积
-LVAPs: 收缩末期乳头肌水平左室短轴面积
-LVLd:舒张末期左室长轴径
-LVLs:收缩末期左室长轴径
·LVMW 左室心肌重量
→右心室测量
·RVAWd:舒张末期右心室前壁厚度
·RVAWs:收缩末期右心室前壁厚度
·RVOT Diam:右室流出道直径
→心房测量
→二尖瓣/三尖瓣测量
·MV Diam 二尖瓣直径
→主肺动脉测量
·AoDiam:主动脉根部直径
·MPA Diam:主肺动脉直径
·PV Diam 肺动脉瓣直径
→动脉导管测量
·LVOT Diam 左室流出道直径
M-Mode
→左心室测量
·C be
-LVIDd: 舒张末期左室短轴径
-LVIDs: 收缩末期左室短轴径
·Teichholz
-LVIDd: 舒张末期左室短轴径
-LVIDs: 收缩末期左室短轴径
·LVPWd: 舒张末期左心室后壁厚度
·LVPWs: 收缩末期左心室后壁厚度
·LVPEP:左室射血前时间
·LVET:左室射血时间
→右心室测量
·RVAWd:舒张末期右心室前壁厚度
·RVAWs:收缩末期右心室前壁厚度
·RVOT Diam:右室流出道直径
→主动脉测量
→肺动脉测量
→二尖瓣测量
PW-模式
→二尖瓣测量
→心房/心室测量
→主动脉测量
→三尖瓣测量
→肺动脉测量
→左室心肌性能指数
→右室心肌性能指数
血管测量&计算结果
→ICA (颈内动脉)
→ECA (颈外动脉)
→CCA (颈总动脉)
→IIA (髂内动脉)
→Ext lliac A (髂外动脉)
→Com lliac A (髂总动脉)
→CFA (股总动脉)
→SFA(股浅动脉)
→Pop A(腘动脉)
→P.Tib A (胫后动脉)
→A.Tib A (胫前动脉)
→Dors.Ped A (足背动脉)
→PI (搏动指数)
→RI (阷力指数
→S/D(流速比)
→PV(腓静脉)
泌尿系测量&计算结果
→尿前膀胱体积
→尿后膀胱体积
→残余尿量
→前列腺体积
→左肾体积
→右肾体积
→肾上腺
→精囊
→左睾丸
→右睾丸
→输尿管直径
小器官测量
→左侧甲状腺
→右侧甲状腺
→峡部厚径
→睾丸
报告功能
→报告通用功能
·打印 ·报告预览 ·增加图片 ·医生诊断 ·导出 PDF
→产科报告
·生理评分 ·収育曲线
→妇科报告
→腹部报告
→心脏报告
→血管报告
→泌尿系报告
→小器官报告
